Коммутатор LightStream 1010 компании Cisco


Коммутатор LightStream 1010 является ATM коммутатором для образования магистралей сетей отделов или кампусов.

Коммутатор обладает общей производительностью 5 Гб/с и выполнен на базе 5-слотового шасси.

В центральном слоте устанавливается модуль управления коммутацией ATM Switch Processor (ASP), который имеет разделяемую память со скоростью доступа 5 Гб/с, полностью неблокирующую коммутационную матрицу, а также высокопроизводительный RISC-процессор MIPS R4600 100 MHz. Модуль ASP работает под управлением межсетевой операционной системы IOS, как и маршрутизаторы и коммутаторы старших моделей компании Cisco. Программное обеспечение модуля ASP может заменяться "на ходу", то есть без остановки коммутатора, что важно в условиях часто изменяющихся спецификаций ATM Forum.

Оставшиеся 4 слота используются для установки интерфейсных модулей CAM, в каждый из которых можно установить до 2-х модулей адаптеров портов PAM. Таким образом, коммутатор может иметь в максимальной конфигурации до 8 модулей PAM из следующего набора:

  • 1 порт ATM 622 Мб/с (OC12) (одномодовый);

  • 1 порт АТМ 622 Мб/с (OC12) (многомодовый);

  • 4 порта ATM 155 Мб/с (OC3с) (одномодовый);

  • 4 порта ATM 155 Мб/с (OC3с) (многмодовый);

  • 4 порта ATM 155 Мб/с (OC3с) (по неэкранированной витой паре UTP Cat 5);

  • 2 порта DS3/T3 45 Мб/с;

  • 2 порта E3 34 Мб/c.

    Коммутатор LightStream 1010 одним из первых в отрасли поддерживает спецификацию маршрутизации PNNI Phase 1, необходимую для маршрутизации коммутируемых соединений (SVC) в неоднородных АТМ-сетях с учетом требуемого качества обслуживания.

    Поддерживаются все определенные ATM Forum виды трафика, в том числе ABR.

    Для соединений "пользователь - коммутатор" используется протокол UNI 3.0 (в ближайшее время ожидается также поддержка UNI 3.1).

    Коммутатор LightStream 1010 может выполнять роль центрального коммутатора в сети кампуса (рисунок 7.3).

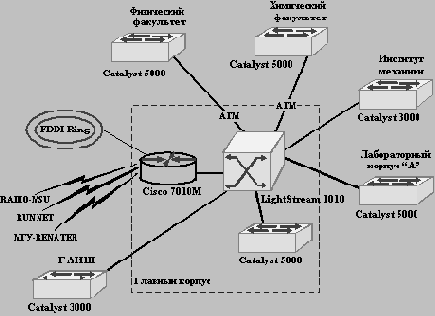

    Рис. 7.3. Магистральная сеть Московского государственного университета
