Оценка необходимой общей производительности коммутатора


В идеальном случае коммутатор, установленный в сети, передает кадры между узлами, подключенными к его портам, с той скоростью, с которой узлы генерируют эти кадры, не внося дополнительных задержек и не теряя ни одного кадра. В реальной практике коммутатор всегда вносит некоторые задержки при передаче кадров, а также может некоторые кадры терять, то есть не доставлять их адресатам. Из-за различий во внутренней организации разных моделей коммутаторов, трудно предвидеть, как тот или иной коммутатор будет передавать кадры какого-то конкретного образца трафика. Лучшим критерием по-прежнему остается практика, когда коммутатор ставится в реальную сеть и измеряются вносимые им задержки и количество потерянных кадров. Однако, существуют несложные расчеты, которые могут дать представление о том, как коммутатор будет вести себя в реальной ситуации.

Посмотрим, как можно оценить поведение коммутатора на примере сети, изображенной на рисунке 4.8.

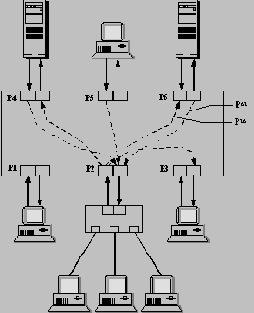

Рис. 4.8. Распределение трафика в сети, построенной на коммутаторе

Основой для оценки того, как будет справляться коммутатор со связью узлов или сегментов, подключенных к его портам, являются данные о средней интенсивности трафика между узлами сети. Для приведенного примера это означает, что нужно каким-то образом оценить, сколько в среднем кадров в секунду узел, подключенный к порту P2, генерирует узлу, подключенному к порту P4 (трафик P24), узлу, подключенному к порту P3 (трафик P23), и так далее, до узла, подключенного к порту P6. Затем эту процедуру нужно повторить для трафика, генерируемого узами, подключенными к портам 3, 4, 5 и 6.
В общем случае, интенсивность трафика, генерируемого одним узлом другому, не совпадает с интенсивностью трафика, генерируемого в обратном направлении.

Результатом исследования трафика будет построение матрицы трафика, приведенной на рисунке 4.9. Трафик можно измерять как в кадрах в секунду, так и в битах в секунду. Так как затем требуемые значения трафика будут сравниваться с показателями производительности коммутатора, то нужно их иметь в одних и тех же единицах. Для определенности будем считать, что в рассматриваемом примере трафик и производительность коммутатора измеряются в битах в секунду.

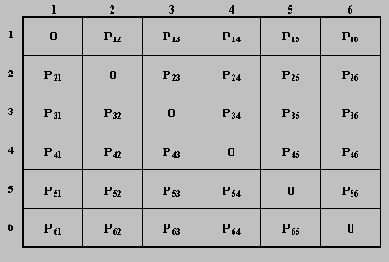

Рис. 4.9. Матрица средних значений интенсивностей трафика

Подобную матрицу строят агенты RMON MIB (переменная Traffic Matrix), встроенные в сетевые адаптеры или другое коммуникационное оборудование.

Для того, чтобы коммутатор справился с поддержкой требуемой матрицы трафика, необходимо выполнение нескольких условий.

1. Общая производительность коммутатора должна быть больше или равна суммарной интенсивности передаваемого трафика:

B і Sij Pij ,

где B - общая производительность коммутатора, Pij - средняя интенсивность трафика от i-го порта к j-му; сумма берется по всем портам коммутатора, от 1 до 6.

Если это неравенство не выполняется, то коммутатор заведомо не будет справляться с потоком поступающих в него кадров и они будут теряться из-за переполнения внутренних буферов. Так как в формуле фигурируют средние значения интенсивностей трафика, то никакой, даже очень большой размер внутреннего буфера или буферов коммутатора не сможет компенсировать слишком медленную обработку кадров.



Суммарная производительность коммутатора обеспечивается достаточно высокой производительностью каждого его отдельного элемента - процессора порта, коммутационной матрицы, общей шины, соединяющей модули и т.п. Независимо от внутренней организации коммутатора и способов конвейеризации его операций, можно определить достаточно простые требования к производительности его элементов, которые являются необходимыми для поддержки заданной матрица трафика. Перечислим некоторые из них.

2. Номинальная максимальная производительность протокола каждого порта коммутатора должна быть не меньше средней интенсивности суммарного трафика, проходящего через порт:

Сk і Sj Pkj + Si Pik,

где Сk - номинальная максимальная производительность протокола k-го порта (например, если k-ый порт поддерживает Ethernet, то Сk равно 10 Мб/с), первая сумма равна интенсивности выходящего из порта трафика, а вторая - входящего. Эта формула полагает, что порт коммутатора работает в стандартном полудуплексном режиме, для полнодуплексного режима величину Сk нужно удвоить.

3. Производительность процессора каждого порта должна быть не меньше средней интенсивности суммарного трафика, проходящего через порт. Условие аналогично предыдущему, но вместо номинальной производительности поддерживаемого протокола в ней должна использоваться производительность процессора порта.

4. Производительность внутренней шины коммутатора должна быть не меньше средней интенсивности суммарного трафика, передаваемого между портами, принадлежащими разным модулям коммутатора:



Bbus і Sij Pij ,

где Bbus - производительность общей шины коммутатора, а сумма Sij Pij берется только по тем i и j, которые принадлежат разным модулям.

Эта проверка должна выполняться, очевидно, только для тех коммутаторов, которые имеют внутреннюю архитектуру модульного типа с использованием общей шины для межмодульного обмена. Для коммутаторов с другой внутренней организацией, например, с разделяемой памятью, несложно предложить аналогичные формулы для проверки достаточной производительности их внутренних элементов.

Приведенные условия являются необходимыми для того, чтобы коммутатор в среднем справлялся с поставленной задачей и не терял кадров постоянно. Если хотя бы одно из приведенных условий не будет выполнено, то потери кадров становятся не эпизодическим явлением при пиковых значениях трафика, а явлением постоянным, так как даже средние значения трафика превышают возможности коммутатора.

Условия 1 и 2 применимы для коммутаторов с любой внутренней организацией, а условия 3 и 4 приведены в качестве примера необходимости учета производительности отдельных портов.

Так как производители коммутаторов стараются сделать свои устройства как можно более быстродействующими, то общая внутренняя производительность коммутатора часто с некоторым запасом превышает среднюю интенсивность любого варианта трафика, который можно направить на порты коммутатора в соответствии с их протоколами. Такие коммутаторы называются неблокирующими, что подчеркивает тот факт, что любой вариант трафика передается без снижения его интенсивности.



Однако, какой бы общей производительностью не обладал коммутатор, всегда можно указать для него такое распределение трафика между портами, с которым коммутатор не справится и начнет неизбежно терять кадры. Для этого достаточно, чтобы суммарный трафик, передаваемый через коммутатор для какого-нибудь его выходного порта, превысил максимальную пропускную способность протокола этого порта. В терминах условия 2 это будет означать, что второе слагаемое Si Pik превышает пропускную способность протокола порта Сk. Например, если порты P4, Р5 и Р6 будут посылать на порт Р2 каждый по 5 Мб/c, то порт Р2 не сможет передавать в сеть трафик со средней интенсивностью 15 Мб/с, даже если процессор этого порта обладает такой производительностью. Буфер порта Р2 будет заполняться со скоростью 15 Мб/с, а опустошаться со скоростью максимум 10 Мб/с, поэтому количество необработанных данных будет расти со скоростью 5 Мб/с, неизбежно приводя к переполнению любого буфера конечного размера, а значит и к потере кадров.

Из приведенного примера видно, что коммутаторы могут полностью использовать свою высокую внутреннюю производительность только в случае хорошо сбалансированного трафика, когда вероятности передачи кадров от одного порта другим примерно равны. При "перекосах" трафика, когда несколько портов посылают свой трафик преимущественно одному порту, коммутатор может не справиться с поставленной задачей даже не из-за недостаточной производительности своих процессоров портов, а по причине ограничений протокола порта.



Коммутатор может терять большой процент кадров и в тех случаях, когда все приведенные условия соблюдаются, так как они являются необходимыми, но недостаточными для своевременного продвижения получаемых на приемниках портов кадров. Эти условия недостаточны потому, что они очень упрощают процессы передачи кадров через коммутатор. Ориентация только на средние значения интенсивностей потоков не учитывает коллизий, возникающих между передатчиками порта и сетевого адаптера компьютера, потерь на время ожидания доступа к среде и других явлений, которые обусловлены случайными моментами генерации кадров, случайными размерами кадров и другими случайными факторами, значительно снижающими реальную производительность коммутатора. Тем не менее использование приведенных оценок полезно, так как позволяет выявить случаи, когда применение конкретной модели коммутатора для конкретной сети заведомо неприемлемо.

Так как интенсивности потоков кадров между узлами сети оценить удается далеко не всегда, то в заключение этого раздела приведем соотношение, которое позволяет говорить о том, что коммутатор обладает достаточной внутренней производительностью для поддержки потоков кадров в том случае, если они проходят через все его порты с максимальной интенсивностью. Другими словами, получим условие того, что при данном наборе портов коммутатор является неблокирующим.

Очевидно, что коммутатор будет неблокирующим, если общая внутренняя производительность коммутатора B равна сумме максимальных пропускных способностей протоколов всех его портов Сk:



B = Sk Сk

То есть, если у коммутатора имеется, например, 12 портов Ethernet и 2 порта Fast Ethernet, то внутренней производительности в 320 Мб/с будет достаточно для обработки любого распределения трафика, попавшего в коммутатор через его порты. Однако, такая внутренняя производительность является избыточной, так как коммутатор предназначен не только для приема кадров, но и для их передачи на порт назначения. Поэтому все порты коммутатора не могут постоянно с максимальной скоростью только принимать информацию извне - средняя интенсивность уходящей через все порты коммутатора информации должна быть равна средней интенсивности принимаемой информации. Следовательно, максимальная скорость передаваемой через коммутатор информации в стабильном режиме равна половине суммарной пропускной способности всех портов - каждый входной кадр является для какого-либо порта выходным кадром. В соответствии с этим утверждением для нормальной работы коммутатора достаточно, чтобы его внутренняя общая производительность была равна половине суммы максимальных пропускных способностей протоколов всех его портов:

B = (Sk Сk)/2

Поэтому, для коммутатора с 12 портами Ethernet и 2 портами Fast Ethernet вполне достаточно иметь среднюю общую производительность в 160 Мб/с, для нормальной работы по передаче любых вариантов распределения трафика, которые могут быть переданы его портами в течение достаточно длительного периода времени.

Еще раз нужно подчеркнуть, что это условие гарантирует только то, что внутренние элементы коммутатора - процессоры портов, межмодульная шина, центральный процессор и т.п. - справятся с обработкой поступающего трафика.


Несимметрия в распределении этого трафика по выходным портам всегда может привести к невозможности своевременной передачи трафика в сеть из-за ограничений протокола порта. Для предотвращения потерь кадров многие производители коммутаторов применяют фирменные решения, позволяющие "притормаживать" передатчики узлов, подключенных к коммутатору, то есть вводят элементы управления потоком не модифицируя протоколы портов конечных узлов. Эти способы будут рассмотрены ниже при рассмотрении дополнительных возможностей коммутаторов.

Кроме пропускных способностей отдельных элементов коммутатора, таких как процессоры портов или общая шина, на производительность коммутатора влияют такие его параметры как размер адресной таблицы и объем общего буфера или отдельных буферов портов.
