Локальные сети на основе коммутаторов



Поддержка алгоритма Spanning Tree


Алгоритм Spanning Tree (STA) позволяет коммутаторам автоматически определять древовидную конфигурацию связей в сети при произвольном соединения портов между собой. Как уже отмечалось, для нормальной работы коммутатора требуется отсутствие замкнутых маршрутов в сети. Эти маршруты могут создаваться администратором специально для образования резервных связей или же возникать случайным образом, что вполне возможно, если сеть имеет многочисленные связи, а кабельная система плохо структурирована или документирована.

Поддерживающие алгоритм STA коммутаторы автоматически создают активную древовидную конфигурацию связей (то есть связную конфигурацию без петель) на множестве всех связей сети. Такая конфигурация называется покрывающим деревом - Spanning Tree (иногда ее называют остовным или основным деревом), и ее название дало имя всему алгоритму. Коммутаторы находят покрывающее дерево адаптивно с помощью обмена служебными пакетами. Реализация в коммутаторе алгоритма STA очень важна для работы в больших сетях - если коммутатор не поддерживает этот алгоритм, то администратор должен самостоятельно определить, какие порты нужно перевести в заблокированное состояние, чтобы исключить петли. К тому же при отказе какой-либо связи, порта или коммутатора администратор должен, во-первых, обнаружить факт отказа, а, во-вторых, ликвидировать последствия отказа, переведя резервную связь в рабочий режим путем активизации некоторых портов.

Основные определения

В сети определяется корневой коммутатор (root switch), от которого строится дерево.
Корневой коммутатор может быть выбран автоматически или назначен администратором. При автоматическом выборе корневым становится коммутатор с меньшим значением МАС-адреса его блока управления.

Для каждого коммутатора определяется корневой порт (root port) - это порт, который имеет по сети кратчайшее расстояние до корневого коммутатора (точнее, до любого из портов корневого коммутатора). Затем для каждого сегмента сети выбирается так называемый назначенный порт (designated port) - это порт, который имеет кратчайшее расстояние от данного сегмента до корневого коммутатора.

Понятие расстояния играет важную роль в построении покрывающего дерева. Именно по этому критерию выбирается единственный порт, соединяющий каждый коммутатор с корневым коммутатором, и единственный порт, соединяющий каждый сегмент сети с корневым коммутатором. Все остальные порты переводятся в резервное состояние, то есть такое, при котором они не передают обычные кадры данных. Можно доказать, что при таком выборе активных портов в сети исключаются петли и оставшиеся связи образуют покрывающее дерево.

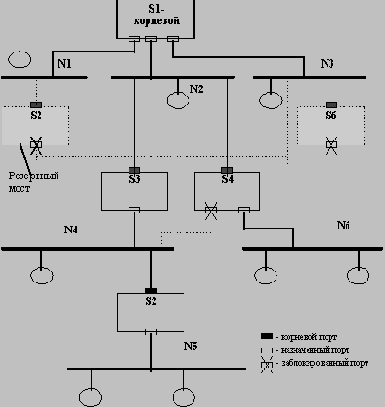

На рисунке 4.12 показан пример построения конфигурации покрывающего дерева для сети, состоящей из 6 сегментов (N1 - N6) и 6 коммутаторов (S1 - S6). Корневые порты закрашены черным цветом, назначенные не закрашены, а заблокированные порты перечеркнуты. В активной конфигурации коммутаторы S2 и S6 не имеют портов, передающих кадры данных, поэтому они закрашены как резервные.



Рис. 4.12. Построение покрывающего дерева сети по алгоритму STA



Расстояние до корня определяется как суммарное условное время на передачу данных от порта данного коммутатора до порта корневого коммутатора. При этом считается, что время внутренних передач данных (с порта на порт) коммутатором пренебрежимо мало, а учитывается только время на передачу данных по сегментам сети, соединяющим коммутаторы. Условное время сегмента рассчитывается как время, затрачиваемое на передачу одного бита информации в 10-наносекундных единицах между непосредственно связанными по сегменту сети портами. Так, для сегмента Ethernet это время равно 10 условным единицам, а для сегмента Token Ring 16 Мб/с - 6.25. (Алгоритм STA не связан с каким-либо определенным стандартом канального уровня, он может применяться к коммутаторам, соединяющим сети различных технологий.)

В приведенном примере предполагается, что все сегменты имеют одинаковое условное расстояние, поэтому оно не показано на рисунке.

Для автоматического определения начальной активной конфигурации дерева все коммутаторы сети после их инициализации начинают периодически обмениваться специальными пакетами, называемыми протокольными блоками данных моста - BPDU (Bridge Protocol Data Unit), что отражает факт первоначальной разработки алгоритма STA для мостов.

Пакеты BPDU помещаются в поле данных кадров канального уровня, например, кадров Ethernet или FDDI. Желательно, чтобы все коммутаторы поддерживали общий групповой адрес, с помощью которого кадры, содержащие пакеты BPDU, могли одновременно передаваться всем коммутаторам сети.


Иначе пакеты BPDU рассылаются широковещательно.

Пакет BPDU имеет следующие поля:

  • Идентификатор версии протокола STA - 2 байта. Коммутаторы должны поддерживать одну и ту же версию протокола STA, иначе может установиться активная конфигурация с петлями.

  • Тип BPDU - 1 байт. Существует два типа BPDU - конфигурационный BPDU, то есть заявка на возможность стать корневым коммутатором, на основании которой происходит определение активной конфигурации, и BPDU уведомления о реконфигурации, которое посылается коммутатором, обнаружившим событие, требующее проведения реконфигурации - отказ линии связи, отказ порта, изменение приоритетов коммутатора или портов.

  • Флаги - 1 байт. Один бит содержит флаг изменения конфигурации, второй бит - флаг подтверждения изменения конфигурации.

  • Идентификатор корневого коммутатора - 8 байтов.

  • Расстояние до корня - 2 байта.

  • Идентификатор коммутатора - 8 байтов.

  • Идентификатор порта - 2 байта.

  • Время жизни сообщения - 2 байта. Измеряется в единицах по 0.5 с, служит для выявления устаревших сообщений. Когда пакет BPDU проходит через коммутатор, тот добавляет ко времени жизни пакета время его задержки данным коммутатором.

  • Максимальное время жизни сообщения - 2 байта. Если пакет BPDU имеет время жизни, превышающее максимальное, то он игнорируется коммутаторами.

  • Интервал hello, через который посылаются пакеты BPDU.

  • Задержка смены состояний - 2 байта. Минимальное время перехода портов коммутатора в активное состояние. Такая задержка необходима, чтобы исключить возможность временного возникновения альтернативных маршрутов при неодновременной смене состояний портов во время реконфигурации.



    У пакета BPDU уведомления о реконфигурации отсутствуют все поля, кроме двух первых.

    После инициализации каждый коммутатор сначала считает себя корневым. Поэтому он начинает через интервал hello генерировать через все свои порты сообщения BPDU конфигурационного типа. В них он указывает свой идентификатор в качестве идентификатора корневого коммутатора (и в качестве данного коммутатора также), расстояние до корня устанавливается в 0, а в качестве идентификатора порта указывается идентификатор того порта, через который передается BPDU. Как только коммутатор получает BPDU, в котором имеется идентификатор корневого коммутатора, меньше его собственного, он перестает генерировать свои собственные кадры BPDU, а начинает ретранслировать только кадры нового претендента на звание корневого коммутатора. При ретрансляции кадров он наращивает расстояние до корня, указанное в пришедшем BPDU, на условное время сегмента, по которому принят данный кадр.

    При ретрансляции кадров каждый коммутатор для каждого своего порта запоминает минимальное расстояние до корня, встретившееся во всех принятых этим портом кадрах BPDU. При завершении процедуры установления конфигурации покрывающего дерева (по времени) каждый коммутатор находит свой корневой порт - это порт, который ближе других портов находится по отношению к корню дерева. Кроме этого, коммутаторы распределенным образом выбирают для каждого сегмента сети назначенный порт. Для этого они исключают из рассмотрения свой корневой порт, а для всех своих оставшихся портов сравнивают принятые по ним минимальные расстояния до корня с расстоянием до корня своего корневого порта.Если у своего порта это расстояние меньше принятых, то это значит, что он является назначенным портом. Все порты, кроме назначенных переводятся в заблокированное состояние и на этом построение покрывающего дерева заканчивается.

    В процессе нормальной работы корневой коммутатор продолжает генерировать служебные кадры, а остальные коммутаторы продолжают их принимать своими корневыми портами и ретранслировать назначенными. Если у коммутатора нет назначенных портов, то он все равно принимает служебные кадры корневым портом. Если по истечении тайм-аута корневой порт не получает служебный кадр, то он инициализирует новую процедуру построения покрывающего дерева.
