Локальные сети на основе коммутаторов



Распределенная магистраль на коммутаторах


В сетях больших зданий или кампусов использование структуры с коллапсированной магистралью не всегда рационально или же возможно. Такая структура приводит к протяженным кабельным системам, которые связывают конечные узлы или коммутаторы сетей рабочих групп с центральным коммутатором, шина которого и является магистралью сети. Высокая плотность кабелей и их высокая стоимость ограничивают применение стянутой в точку магистрали в таких сетях. Иногда, особенно в сетях кампусов, просто невозможно стянуть все кабели в одно помещение из-за ограничений на длину связей, накладываемых технологией (например, все реализации технологий локальных сетей на витой паре ограничивают протяженность кабелей в 100 м).

Поэтому в локальных сетях, покрывающих большие территории, часто используется другой вариант построения сети - с распределенной магистралью. Пример такой сети приведен на рисунке 6.3.

Распределенная магистраль - это разделяемый сегмент сети, поддерживающий определенный протокол, к которому присоединяются коммутаторы сетей рабочих групп и отделов. На примере распределенная магистраль построена на основе двойного кольца FDDI, к которому подключены коммутаторы этажей. Коммутаторы этажей имеют большое количество портов Ethernet, трафик которых транслируется в трафик протокола FDDI, когда он передается по магистрали с этажа на этаж.

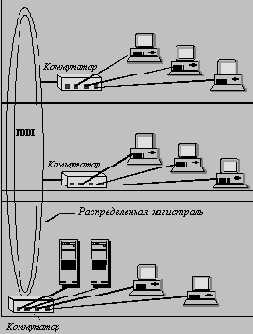

Рис. 6.3. Структура сети с распределенной магистралью

Распределенная магистраль упрощает связи между этажами, сокращает стоимость кабельной системы и преодолевает ограничения на расстояния.

Однако, скорость магистрали в этом случае будет существенно меньше скорости магистрали на внутренней шине коммутатора. Причем скорость эта фиксированная и не превышает в настоящее время 100 Мб/c. Поэтому распределенная магистраль может применяться только при невысокой интенсивности трафика между этажами или зданиями.

Пример рисунка 6.3 демонстрирует сочетание использования двух базовых структур, так как на каждом этаже сеть построена с использованием магистрали на внутренней шине коммутатора.
