Локальные сети на основе коммутаторов



Размер адресной таблицы


Максимальная емкость адресной таблицы определяет максимальное количество MAC-адресов, с которыми может одновременно оперировать коммутатор. Так как коммутаторы чаще всего используют для выполнения операций каждого порта выделенный процессорный блок со своей памятью для хранения экземпляра адресной таблицы, то размер адресной таблицы для коммутаторов обычно приводится в расчете на один порт. Экземпляры адресной таблицы разных процессорных модулей не обязательно содержат одну и ту же адресную информацию - скорее всего повторяющихся адресов будет не так много, если только распределение трафика каждого порта не полностью равновероятное между остальными портами. Каждый порт хранит только те наборы адресов, которыми он пользуется в последнее время.

Значение максимального числа МАС-адресов, которое может запомнить процессор порта, зависит от области применения коммутатора. Коммутаторы рабочих групп обычно поддерживают всего несколько адресов на порт, так как они предназначены для образования микросегментов. Коммутаторы отделов должны поддерживать несколько сотен адресов, а коммутаторы магистралей сетей - до нескольких тысяч, обычно 4К - 8К адресов.

Недостаточная емкость адресной таблицы может служить причиной замедления работы коммутатора и засорения сети избыточным трафиком. Если адресная таблица процессора порта полностью заполнена, а он встречает новый адрес источника в поступившем пакете, то он должен вытеснить из таблицы какой-либо старый адрес и поместить на его место новый.
Эта операция сама по себе отнимет у процессора часть времени, но главные потери производительности будут наблюдаться при поступлении кадра с адресом назначения, который пришлось удалить из адресной таблицы. Так как адрес назначения кадра неизвестен, то коммутатор должен передать этот кадр на все остальные порты. Эта операция будет создавать лишнюю работу для многих процессоров портов, кроме того, копии этого кадра будут попадать и на те сегменты сети, где они совсем необязательны.

Некоторые производители коммутаторов решают эту проблему за счет изменения алгоритма обработки кадров с неизвестным адресом назначения. Один из портов коммутатора конфигурируется как магистральный порт, на который по умолчанию передаются все кадры с неизвестным адресом. В маршрутизаторах такой прием применяется давно, позволяя сократить размеры адресных таблиц в сетях, организованных по иерархическому принципу.

Передача кадра на магистральный порт производится в расчете на то, что этот порт подключен к вышестоящему коммутатору, который имеет достаточную емкость адресной таблицы и знает, куда нужно передать любой кадр. Пример успешной передачи кадра при использовании магистрального порта приведен на рисунке 4.10. Коммутатор верхнего уровня имеет информацию о всех узлах сети, поэтому кадр с адресом назначения МАС3, переданный ему через магистральный порт, он передает через порт 2 коммутатору, к которому подключен узел с адресом МАС3.

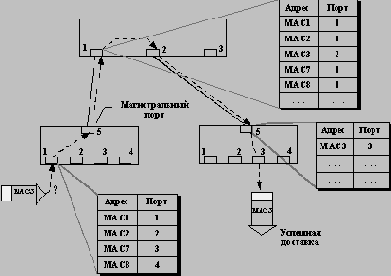

Рис. 4.10. Использование магистрального порта для доставки кадров



с неизвестным адресом назначения

Хотя метод магистрального порта и будет работать эффективно во многих случаях, но можно представить такие ситуации, когда кадры будут просто теряться. Одна из таких ситуаций изображена на рисунке 4.11. Коммутатор нижнего уровня удалил из своей адресной таблицы адрес МАС8, который подключен к его порту 4, для того, чтобы освободить место для нового адреса МАС3. При поступлении кадра с адресом назначения МАС8, коммутатор передает его на магистральный порт 5, через который кадр попадает в коммутатор верхнего уровня. Этот коммутатор видит по своей адресной таблице, что адрес МАС8 принадлежит его порту 1, через который он и поступил в коммутатор. Поэтому кадр далее не обрабатывается и просто отфильтровывается, а, следовательно, не доходит до адресата. Поэтому более надежным является использование коммутаторов с достаточным количеством адресной таблицы для каждого порта, а также с поддержкой общей адресной таблицы модулем управления коммутатором.

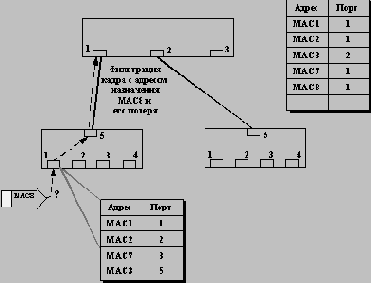

Рис. 4.11. Потеря кадра при использовании магистрального порта
