Локальные сети на основе коммутаторов



Способы управления потоком кадров


Некоторые производители применяют в своих коммутаторах приемы управления потоком кадров, отсутствующие в стандартах протоколов локальных сетей, для предотвращения потерь кадров при перегрузках.

Рис. 4.13. Чередование передач кадров при обмене данными через коммутатор

На рисунке 4.13 приведен пример обмена кадрами между коммутатором и портом сетевого адаптера компьютера в режиме пиковой загрузки коммутатора. Коммутатор не успевает передавать кадры из буфера передатчика Tx, так как при нормальном полудуплексном режиме работы передатчик должен часть времени простаивать, ожидая, пока приемник не примет очередной кадр от компьютера.

Так как потери, даже небольшой доли кадров, обычно намного снижают полезную производительность сети, то при перегрузке коммутатора рационально было бы замедлить интенсивность поступления кадров от конечных узлов в приемники коммутатора, чтобы дать возможность передатчикам разгрузить свои буфера с более высокой скоростью. Алгоритм чередования передаваемых и принимаемых кадров (frame interleave) должен быть гибким и позволять компьютеру в критических ситуациях на каждый принимаемый кадр передавать несколько своих, причем не обязательно снижая при этом интенсивность приема до нуля, а просто уменьшая ее до необходимого уровня.

Для реализации такого алгоритма в распоряжении коммутатора должен быть механизм снижения интенсивности трафика подключенных к его портам узлов. У некоторых протоколов локальных сетей, таких как FDDI, Token Ring или 100VG-AnyLAN имеется возможность изменять приоритет порта и тем самым давать порту коммутатора преимущество перед портом компьютера.
У протоколов Ethernet и Fast Ethernet такой возможности нет, поэтому производители коммутаторов для этих очень популярных технологий используют два приема воздействия на конечные узлы.

Эти приемы основаны на том, что конечные узлы строго соблюдают все параметры алгоритма доступа к среде, а порты коммутатора - нет.

Первый способ "торможения" конечного узла основан на так называемом агрессивном поведении порта коммутатора при захвате среды после окончания передачи очередного пакета или после коллизии. Эти два случая иллюстрируются рисунком 4.14.

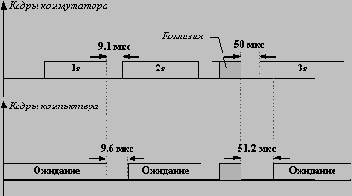

Рис. 4.14. Агрессивное поведение коммутатора при перегрузках буферов

В первом случае коммутатор окончил передачу очередного кадра и вместо технологической паузы в 9.6 мкс сделал паузу в 9.1 мкс и начал передачу нового кадра. Компьютер не смог захватить среду, так как он выдержал стандартную паузу в 9.6 мкс и обнаружил после этого, что среда уже занята.

Во втором случае кадры коммутатора и компьютера столкнулись и была зафиксирована коллизия. Так как компьютер сделал паузу после коллизии в 51.2 мкс, как это положено по стандарту (интервал отсрочки равен 512 битовых интервалов), а коммутатор - 50 мкс, то и в этом случае компьютеру не удалось передать свой кадр.

Коммутатор может пользоваться этим механизмом адаптивно, увеличивая степень своей агрессивности по мере необходимости.

Второй прием, которым пользуются разработчики коммутаторов - это передача фиктивных кадров компьютеру в том случае, когда у коммутатора нет в буфере кадров для передачи по данному порту.


В этом случае коммутатор может и не нарушать параметры алгоритма доступа, честно соревнуясь с конечным узлом за право передать свой кадр. Так как среда при этом равновероятно будет доставаться в распоряжение то коммутатору, то конечному узлу, то интенсивность передачи кадров в коммутатор в среднем уменьшится вдвое. Такой метод называется методом обратного давления (backpressure). Он может комбинироваться с методом агрессивного захвата среды для большего подавления активности конечного узла.

Метод обратного давления используется не для того, чтобы разгрузить буфер процессора порта, непосредственно связанного с подавляемым узлом, а разгрузить либо общий буфер коммутатора (если используется архитектура с разделяемой общей памятью), либо разгрузить буфер процессора другого порта, в который передает свои кадры данный порт. Кроме того, метод обратного давления может применяться в тех случаях, когда процессор порта не рассчитан на поддержку максимально возможного для протокола трафика. Один из первых примеров применения метода обратного давления как раз связан с таким случаем - метод был применен компанией LANNET в модулях LSE-1 и LSE-2, рассчитанных на коммутацию трафика Ethernet с максимальной интенсивностью соответственно 1 Мб/с и 2 Мб/с.
